產品型號：W-38TS

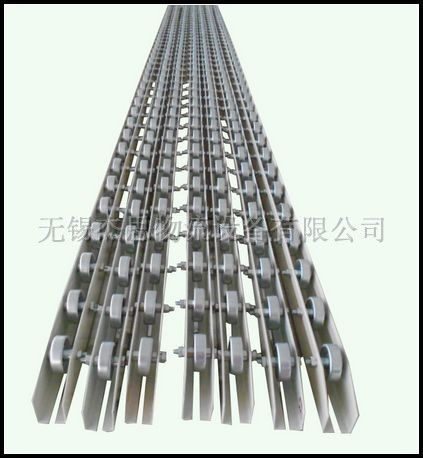

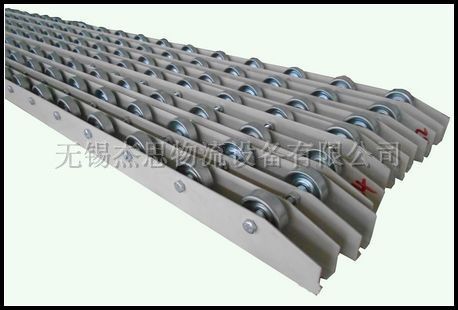

產品名稱：沖壓式滾輪流利條
>>說明
1.沖壓式滾輪流利條使用沖壓滾輪、福來輪、滾筒等，形式多樣。
2.滾輪直徑：Ø20～Ø57
3.可以根據客戶要求定做。
>>圖紙
>>仕樣表
（單位：mm）
| 區 分 | 型 號 | 滾輪尺寸 外徑×幅寬×軸徑×逢寬 D W d b | 使用軸 | 支架形狀 形狀h×W1×W2×W3×t | 機高 H | 滾輪間距 P | 回轉半徑 R | 單滾輪承重強度 | ||||||
| 小徑 | W－2015TS | 20×15×6×17 | M6×25L | 25×20.2×9×29×1.6 | 27 | 25?30?35 | 1,000 2,000 | 20 | ||||||
| 小徑 | W－2025TS | 20×25×6×27 | M6×35L | 25×30.2×9×39×1.6 | 27 | 25?30?35 | 1,000 2,000 | 30 | ||||||
| 小徑 | W-25TS | 25×10×6×16 | M6×25L | 25×19.2×9×29×1.6 | 29.5 | 30?35 | 1,000 2,000 | 30 | ||||||
| TS型 | W-36TS | 36×10×6×25 | M6×38L | 45×29.6×10×42×2.3 | 51 | 50?75 100?150 | 1,000 2,000 | 15 | ||||||
| TS型 | W-38TS | 38×12×6×25 | M6×38L | 45×29.6×10×42×2.3 | 52 | 50?75 100?150 | 1,000 2,000 | 20 | ||||||
| TS型 | W-40FL | 40×12×6×26 | M6×38L | 45×30.6×10×42×2.3 | 53 | 50?75 100 | 1,000 2,000 | 20 | ||||||
| TS型 | W-40SL | 40×20×6×26 | M6×38L | 45×30.6×10×42×2.3 | 53 | 50?75 100 | 1,000 2,000 | 20 | ||||||
| TS型 | W-50TS | 50×20×8×28 | M8×45L | 50×34.4×13×50.5×3.2 | 60 | 75?100 150 | 1,000 2,000 | 25 | ||||||
| TS型 | W-57TS | 57×20×12×28 | M12×45L | 90×32.6×13×53×2.3 | 100 | 75?100 150 | 1,000 2,000 | 50 | ||||||
| TS型 | W-5750P | 57×50×12×55 | M12×75L | 60×105×25×83×3.2 | 68.5 | 75?100 150?200 | — | 50 | ||||||
| BOX型 | WB-36TS | 36×10×6×25 | M6×35L | 45×28.2×8.5×39×1.6 | 52 | 50?75 100 | — | 15 | ||||||
| BOX型 | WB-38TS | 38×12×6×25 | M6×35L | 45×28.2×8.5×39×1.6 | 53 | 50?75 100 | — | 20 | ||||||
| BOX型 | WB-36PCS | 36×9×8×28 | M8×40L | 42.3×60×32×45 | 1.6 | 49.3 | 50?75 100 | — | 20 | |||||
| 2.3 | ||||||||||||||
| S 系 列 | SW-36S | 36×10×6×27 | M6×38L | 45×31×8.5×42×1.8 | 52 | 50?75 100?150 | 1,000 2,000 | 15 | ||||||
| S 系 列 | SW-38S | 38×12×6×27 | M6×38L | 45×31×8.5×42×1.8 | 53 | 50?75 100?150 | 1,000 2,000 | 20 | ||||||
| S 系 列 | SW-50S | 50×16×6×32 | M6×45L | 60×36.6×11.5×49×2.3 | 68 | 75?100 150 | 1,000 2,000 | 25 | ||||||
| S 系 列 | SW-50WS | 50×25×6×片ボス | M6×60L | 45×31×8.5×89×1.8 | 59 | 60?75 100 | 1,000 2,000 | 8 | ||||||
| 標準型 | W-36PCS | 36×9×8×28 | M8×40L | 42.3×60×32.6×45×2.3 | 47.3 | 50?75 100?150 | 1,000 2,000 | 20 | ||||||
| 標準型 | W-36PBW | 36×9×8×14 | M8×55L | 46.3×60×33×71× | 1.6 | 52.3 | 50?75 100?150 | 1,000 2,000 | 20 | |||||
| 2.3 | ||||||||||||||
| 標準型 | W-40FH | 40×12×6×26 | M6×65L | 46.3×60×33×93× | 1.6 | 54.3 | 50?75 100 | 1,000 2,000 | 20 | |||||
| 2.3 | ||||||||||||||
| 標準型 | W-40WH | 40×20×6×26 | M6×65L | 46.3×60×33×93× | 1.6 | 54.3 | 50?75 100 | 1,000 2,000 | 25 | |||||
| 2.3 | ||||||||||||||
| 標準型 | W-50KW | 50×20×8×25 | M8×65L | 46.3×60×33×94× | 1.6 | 59.3 | 50?75 100?150 | 1,000 2,000 | 25 | |||||
| 2.3 | ||||||||||||||
| 標準型 | W-50KWW | 50×20×8×25 | M8×70L | 40×130×40×75.5×5 | 52 | 40?50 75 | 1,000 2,000 | 25 | ||||||
